創新工程3D套圖整合,BIM整合介紹
執行方式Autodesk Revit. 2016版
- 實現BIM的軟體非常多樣,而Revit系列軟體為目前最為廣泛使用之軟體
- 華城目前已經導入的軟體
- AutoCAD
- AutoCAD Architecture
- AutoCAD MEP
- Navisworks Simulate
- Autodesk Revit
![](images/product/project_engine_01.jpg)
![](images/product/project_engine_02.jpg)
機電設備建置
以良機公司之冷卻水塔為例
![](images/product/project_engine_03.jpg)

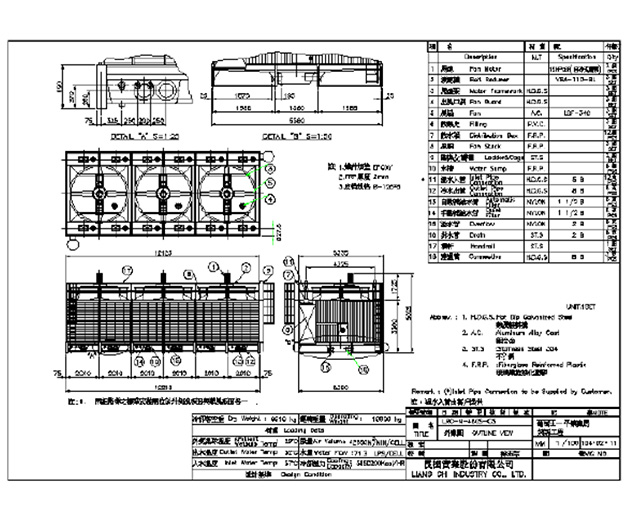

冷卻水塔外觀平面圖
![](images/product/project_engine_04.jpg)

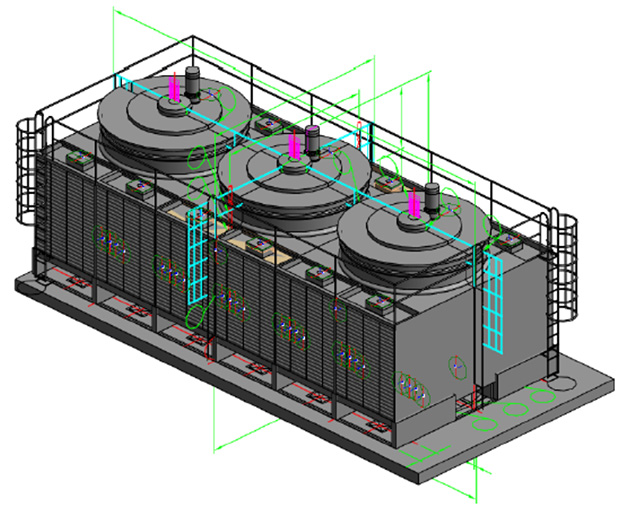

繪製族群3D圖(疊圖繪製
機電設備建置
以鑫國空調公司之冰水主機為例
![](images/product/project_engine_05.jpg)

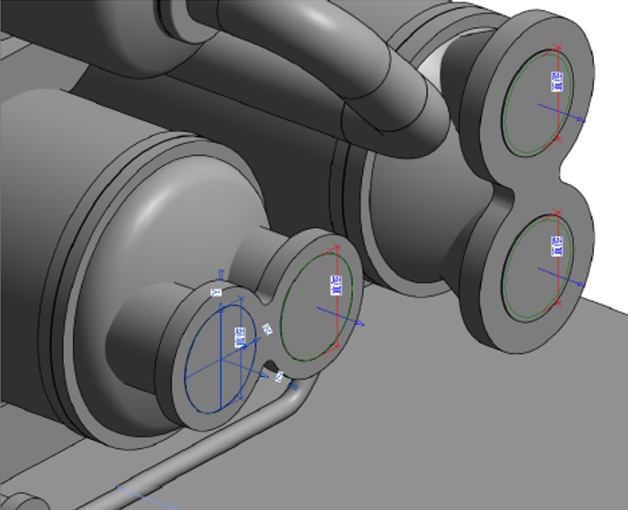

定義之接點位置
![](images/product/project_engine_06.jpg)

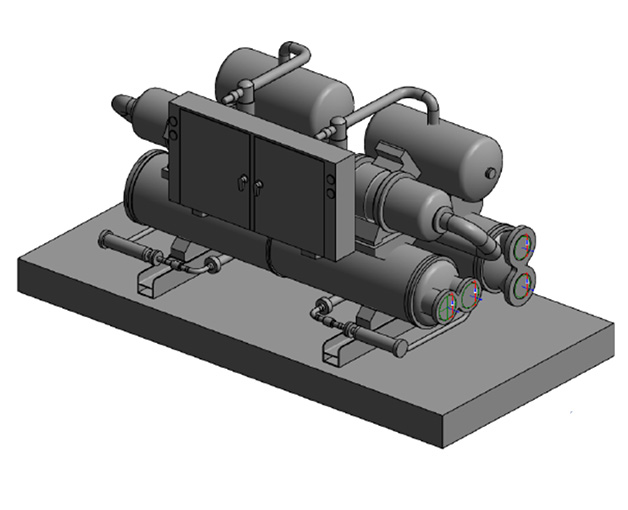

繪製族群3D圖(疊圖繪製)
消防設備建置
以九如之消防泵浦為例
![](images/product/project_engine_07.jpg)

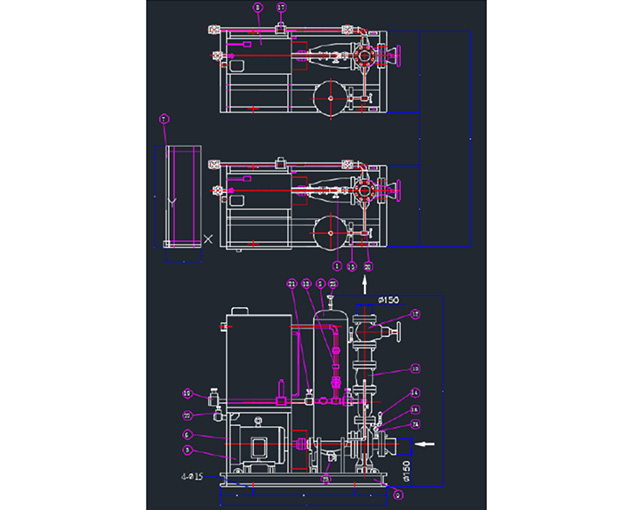

設備上前又試圖搜集
![](images/product/project_engine_08.jpg)

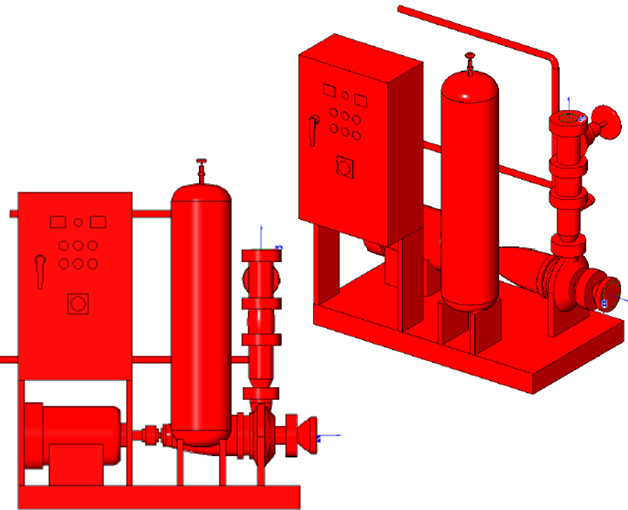

繪製族群3D圖(疊圖繪製)
模擬圖及實際完成照片
以南俊空地C棟1樓挑高區為例
![](images/product/project_engine_09.jpg)

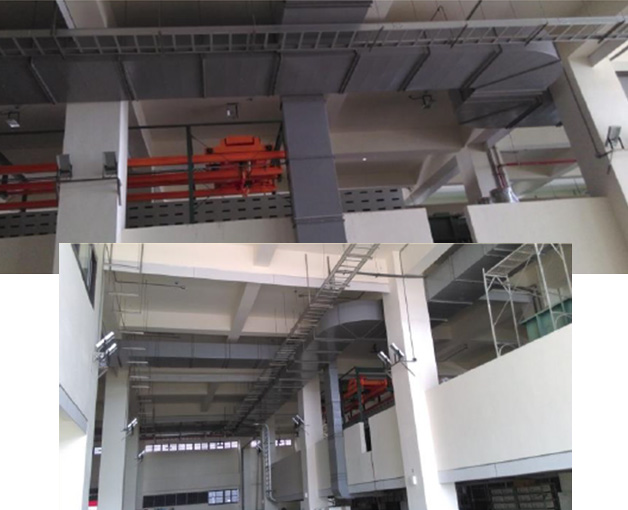

工地進場照片
![](images/product/project_engine_10.jpg)

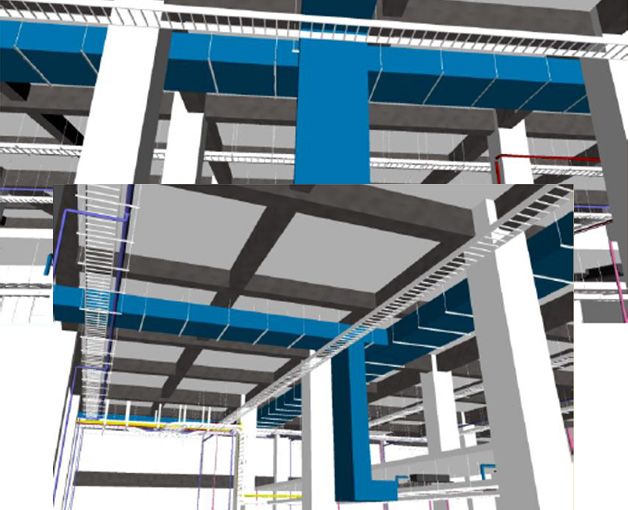

Revit繪製模擬
地上六樓空調/冰水機房建置
以葡萄王生技廠房為例
![](images/product/project_engine_11.jpg)

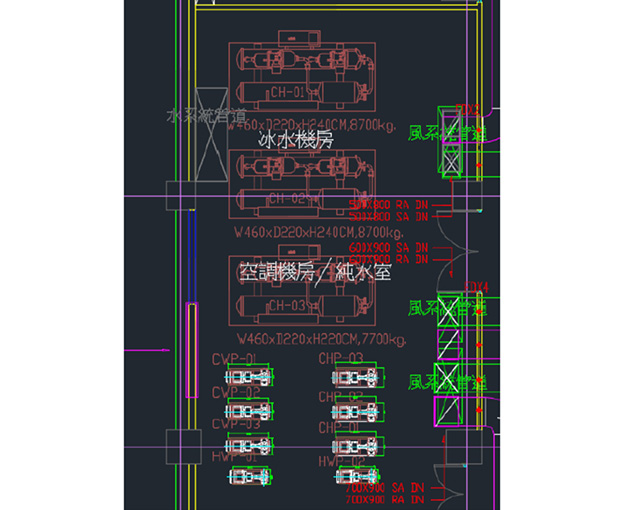

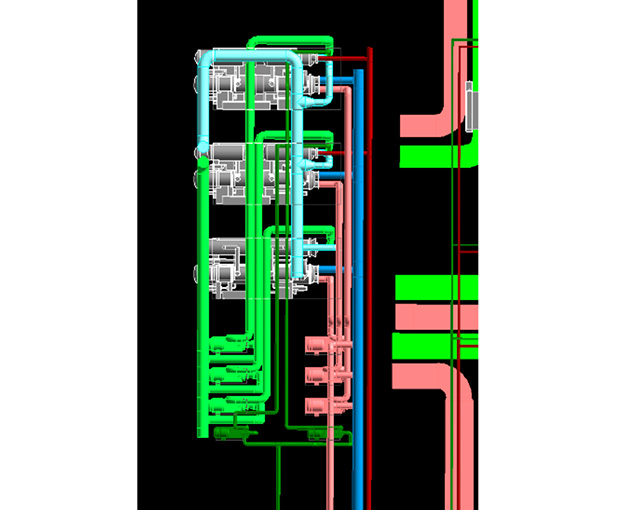

六層機房平面圖
![](images/product/project_engine_12.jpg)
3D模型上視圖
![](images/product/project_engine_13.jpg)

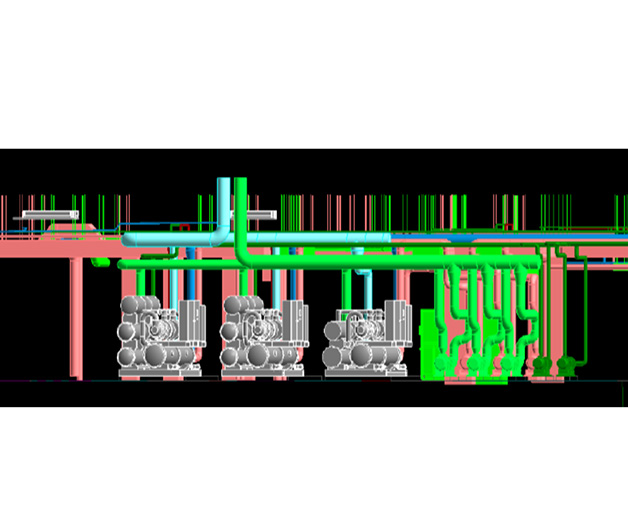

3D模型前視圖
![](images/product/project_engine_14.jpg)

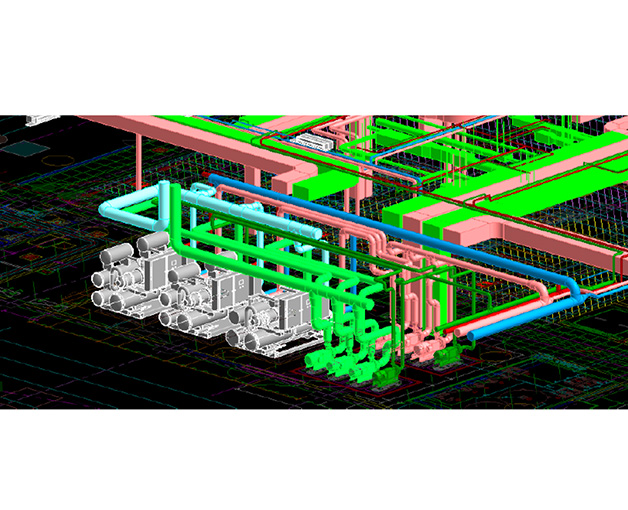

機房3D視圖
![](images/product/project_engine_15.jpg)

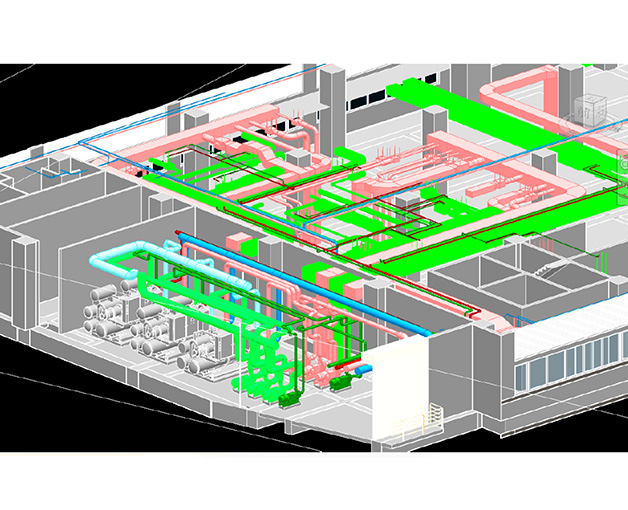

空調機房套上土建模型
